MORION Kabelbrücke groß – Kreuzungselement für sichere Kabelkreuzungen
Das MORION Kabelbrücken-Kreuzungselement in großer Ausführung wurde speziell für komplexe Kabel- und Schlauchführungen entwickelt, bei denen sich Leitungswege kreuzen müssen. Es ermöglicht eine sichere, übersichtliche und befahrbare Kreuzung mehrerer Kabelstränge, ohne die Schutzfunktion oder die Verkehrssicherheit zu beeinträchtigen. Typische Einsatzorte sind Baustellen, Industrieanlagen, Straßenbereiche, Werkhöfe sowie temporäre Veranstaltungsflächen.

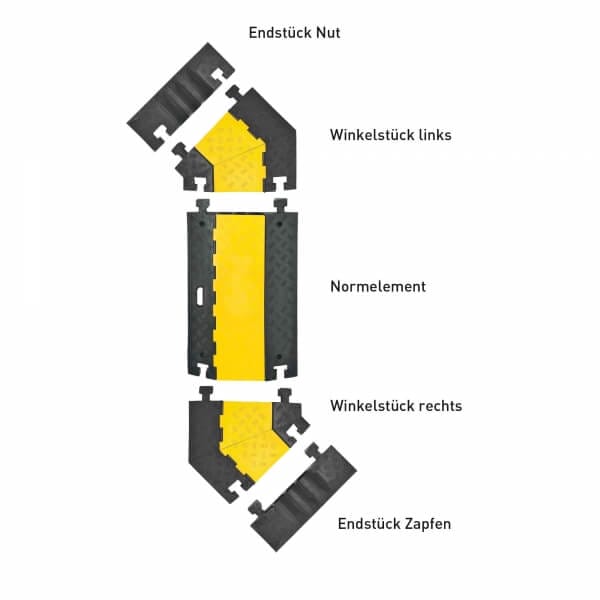

Als Bestandteil des modularen MORION Kabelbrücken-Systems lässt sich das Kreuzungselement problemlos mit Normelementen, Winkelstücken, Endstücken und Rampen kombinieren. Durch das integrierte Feder-/Nut-System entsteht eine stabile, formschlüssige Verbindung, die auch bei hoher Verkehrsbelastung eine ebene Überfahrt gewährleistet. Zusätzlich ist das gesamte System kompatibel mit dem MORION Rollstuhlrampen-Set, sodass barrierefreie Kabelquerungen realisiert werden können.
Das Kreuzungselement besteht aus einer hoch belastbaren Recycling-Hartgummi-Mischung, die für den dauerhaften Einsatz im Außenbereich ausgelegt ist. Sie ist widerstandsfähig gegen Abrieb, Witterungseinflüsse und hohe Druckbelastungen. Das Element ist für gelegentlichen Schwerlastverkehr konzipiert und wurde bis zu einer Achslast von 12 Tonnen getestet. Damit ist es auch für LKW, Baumaschinen und Lieferfahrzeuge geeignet – unter Einhaltung der empfohlenen Überfahrgeschwindigkeit von maximal 5 km/h.
Ein wesentliches Sicherheitsmerkmal ist der gelbe Schutzdeckel aus robustem Kunststoff, der eine starke Warn- und Signalwirkung bietet. Dadurch wird die Sichtbarkeit der Kabelbrücke deutlich erhöht, auch bei schlechten Lichtverhältnissen. Die geriffelte, rutschhemmende Oberfläche sorgt für zusätzliche Sicherheit und reduziert die Rutschgefahr für Fahrzeuge und Fußgänger erheblich. Mit einer Überfahrhöhe von 75 mm werden die eingelegten Kabel zuverlässig vor Quetschungen und Beschädigungen geschützt.
Das Kreuzungselement verfügt über drei integrierte Kabelschächte, die ausreichend Platz für Stromkabel, Datenleitungen, Schläuche oder Rohre bieten. Durch die integrierten Dübelaufnahmen ist eine dauerhafte Fixierung am Untergrund möglich, was besonders bei stark frequentierten Bereichen empfehlenswert ist. Trotz seines stabilen Eigengewichts von 17 kg erleichtert der integrierte Tragegriff den Transport und die Montage.
Technische Daten im Überblick
- Produkttyp: Kabelbrücke – Kreuzungselement
- Material: Recycling-Hartgummimischung
- Farbe: Schwarz mit gelbem Deckel

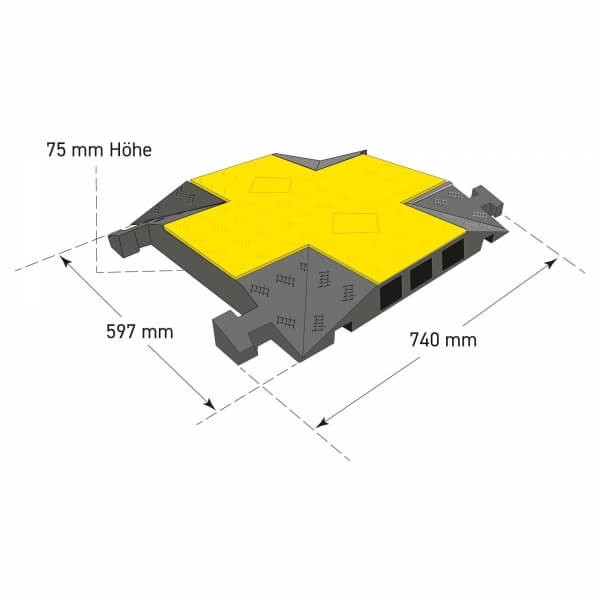

- Länge in Fahrtrichtung: 597 mm
- Breite: 740 mm
- Überfahrhöhe: 75 mm
- Anzahl Kabelkanäle: 3
- Kabelkanal-Maße:
- 2 × 65 × 50 mm (B × H)
- 1 × 55 × 50 mm (B × H)
- Maximale Achslast: 12 t
- Empfohlene Überfahrgeschwindigkeit: 5 km/h
- Gewicht: 17,00 kg
- Besonderheiten: Tragegriff, Dübelaufnahmen, Feder-/Nut-System
