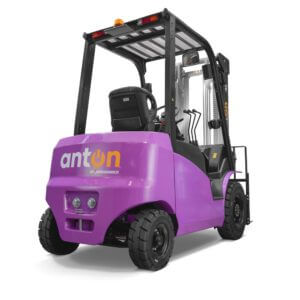

AntOn by Jungheinrich Elektro-Stapler CBH 3.5 – 3.300 mm Hubhöhe, Fahrerschutzdach
Elektro-Gabelstapler für 3,5 t mit Fahrerschutzdach
Der CBH 3.5 ist der Elektro-Gegengewichtsstapler von AntOn by Jungheinrich für Lasten bis 3.500 kg. In dieser Ausführung hebt ein Zweifach-Teleskop-Hubgerüst die Last bis 3.300 mm, der Fahrer sitzt unter einem offenen Fahrerschutzdach. Diese Ausführung hat einen Freihub von 135 mm und eine einfache Zusatzhydraulik (ZH 1). Angetrieben wird er von einer Lithium-Ionen-Batterie mit 80 V und 280 Ah; geladen wird über das mitgelieferte externe Ladegerät mit 100 A – die stärkere der beiden Ladegerät-Varianten.
Ihre Vorteile auf einen Blick
- 3.500 kg Tragfähigkeit: bei 500 mm Lastschwerpunkt; die zulässige Last je Hubhöhe steht auf dem Tragfähigkeitsschild am Stapler.
- Lithium-Ionen-Batterie 80 V / 280 Ah: laut Betriebsanleitung in Pausen zwischenladbar; geladen wird über das externe Ladegerät mit 100 A.
- Seitenschieber integriert: Paletten seitlich ausrichten, ohne den Stapler neu anzusetzen.
- Für innen und außen: Superelastik-Reifen, 185 mm Bodenfreiheit und Schutzart IPX4.
- Bis 17 km/h: Fahrgeschwindigkeit ohne Last (16 km/h mit Last), Wenderadius 2.428 mm.
Technische Daten
- Tragfähigkeit: 3.500 kg bei 500 mm Lastschwerpunkt
- Hubgerüst: Zweifach-Teleskop-Hubgerüst (ZT)
- Hubhöhe: 3.300 mm
- Freihub: 135 mm
- Höhe Hubgerüst eingefahren/ausgefahren: 2.215–4.430 mm
- Höhe Schutzdach/Kabine: 2.180 mm
- Gesamtlänge mit Gabeln / bis Gabelrücken: 3.773 mm / 2.623 mm
- Gesamtbreite: 1.210 mm
- Wenderadius: 2.428 mm
- Arbeitsgangbreite: 4.314 mm (Palette 800 × 1.200 mm längs), 4.114 mm (Palette 1.000 × 1.200 mm quer)
- Bodenfreiheit: 185 mm (Mitte Radstand), 130 mm beladen unter dem Mast
- Gabelzinken: 50 × 122 × 1.150 mm, Gabelträger ISO 3A, Breite 1.100 mm
- Neigung Hubgerüst vor/zurück: 6° / 10°
- Eigengewicht inkl. Batterie: 4.795 kg
- Batterie: Lithium-Ionen, 80 V, 280 Ah
- Ladegerät: extern, 80 V, 100 A, CEE rot 32 A, 5-polig
- Fahrgeschwindigkeit mit/ohne Last: 16 / 17 km/h
- Hub-/Senkgeschwindigkeit mit Last: 0,42 / 0,43 m/s
- Steigfähigkeit mit/ohne Last: 10 / 19 % (maximal 18 / 25 %)
- Fahrmotor / Hubmotor: 17 kW / 26 kW
- Bereifung: Superelastik, vorn 28×9-15, hinten 200/50-10
- Bremsen: Betriebsbremse hydraulisch, Feststellbremse mechanisch
- Seitenschieber: integriert
- Zusatzhydraulik: ZH 1 – 1 × Festanschluss, 35 l/min, 180 bar
- Umschlagleistung nach VDI 2198: 217 t/h bei 9,86 kWh/h
- Schalldruckpegel am Fahrerohr: unter 74 dB(A)
Ausstattung
- Externes Ladegerät 80 V, 100 A
- Offenes Fahrerschutzdach
- 2 LED-Arbeitsscheinwerfer vorn, LED-Blitzleuchte, LED-Kombileuchte hinten
- Gurtschlossüberwachung, Rückspiegel, Anhängerkupplung
- LED-Display mit Touch-Bedienung, USB-Anschluss
- Lenksäule in Höhe und Neigung verstellbar
- Seitenschieber integriert, Zusatzhydraulik ZH 1 – 1 × Festanschluss
Varianten und Ergänzungen
Dieses Modell gibt es auch mit externem Ladegerät 60 A. Mit gleicher Tragfähigkeit führen wir die Ausführung mit Wetterschutzkabine Eco und 4.800 mm Hubhöhe und die Ausführung mit beheizbarer Wetterschutzkabine Comfort und 4.800 mm Hubhöhe. Alle Stapler im Shop finden Sie unter Gabelstapler, Zubehör wie Kamerasysteme und Sicherheitskörbe unter Stapler-Anbaugeräte.
Hinweis zu Einsatz, Laden und Bedienung
Laut Betriebsanleitung ist der CBH 3.5 für den Innen- und Außenbereich geeignet (Schutzart IPX4) und für feste, ebene Fahrwege ausgelegt. Zwischen 0 °C und −20 °C darf er nur vorübergehend arbeiten, empfohlen sind dauerhaft 0 bis 40 °C; geladen wird bei 0 bis 40 °C (empfohlen ab 5 °C). In explosionsgefährdeten Bereichen ist der Betrieb nicht zulässig. Fahren dürfen nur Personen mit einer Schulung für Gegengewichtsstapler – für die regelmäßige Auffrischung bieten wir die Online-Unterweisung für Gabelstaplerfahrer an.
RST gewährt 12 Monate oder 1.000 Betriebsstunden Gewährleistung auf die Maschine und 84 Monate oder 10.000 Betriebsstunden auf die Batterie. Leasing ist auf Anfrage möglich – sprechen Sie uns an, wir erstellen Ihnen ein Angebot.
