BLACK BULL Hybrid Querbalken 1.000 mm, gelb

BLACK BULL Hybrid Querbalken 1.000 mm – gelber Kunststoffholm für Anfangs-, End- und Mittelpfosten

Nachgebender Querholm für das Rammschutz-Geländer Hybrid

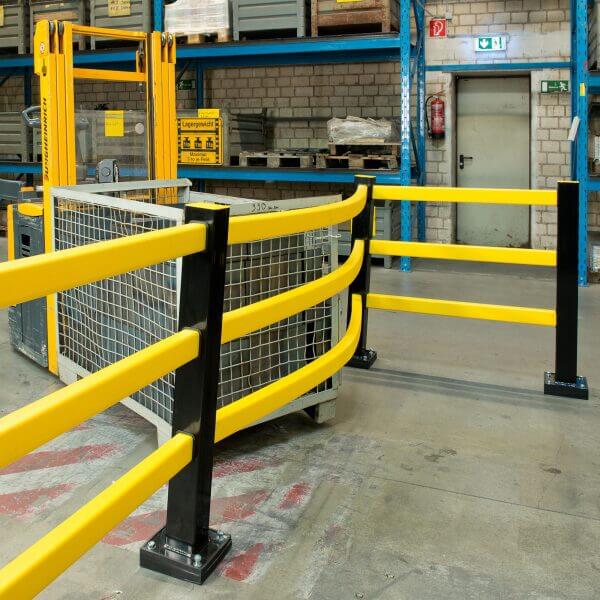

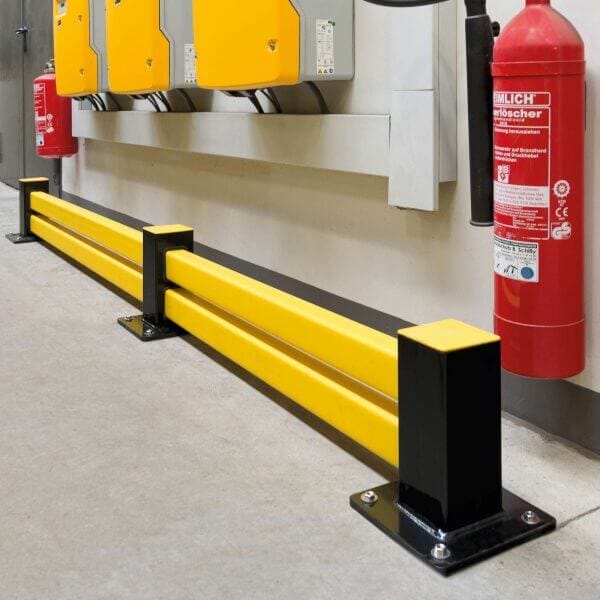

Dieser gelbe Querbalken ist der Kunststoffholm des BLACK BULL Rammschutz-Geländers Hybrid. Das System kombiniert nachgebende Standpfosten aus Stahl mit nachgebenden Querholmen aus Kunststoff: Die Standpfosten sind mit einem Federelement aus PU ausgestattet und geben laut Hersteller bis zu 10° (ca. 175 mm) nach. Der Querbalken besteht aus einem speziellen Polypropylen mit besonders hoher Widerstandsfähigkeit gegen Materialermüdung. Mit 1.000 mm ist er die kürzeste der vier Längen, in denen der Hersteller den Kunststoff-Querbalken anbietet. Der Hersteller führt ihn als Querbalken für Anfangs-, End- und Mittelpfosten.

Ihre Vorteile auf einen Blick

Nachgebendes System: Kunststoffholme und Stahlpfosten mit PU-Federelement geben bei einem Anprall nach.
Farbkontrast: gelbe Kunststoffholme an schwarz beschichteten Stahlpfosten.
Geprüft: Das Rammschutz-Geländer Hybrid ist TÜV-geprüft nach DGUV 208-061.
Modular: ein Querbalken für Anfangs-, End- und Mittelpfosten, in vier Längen erhältlich.

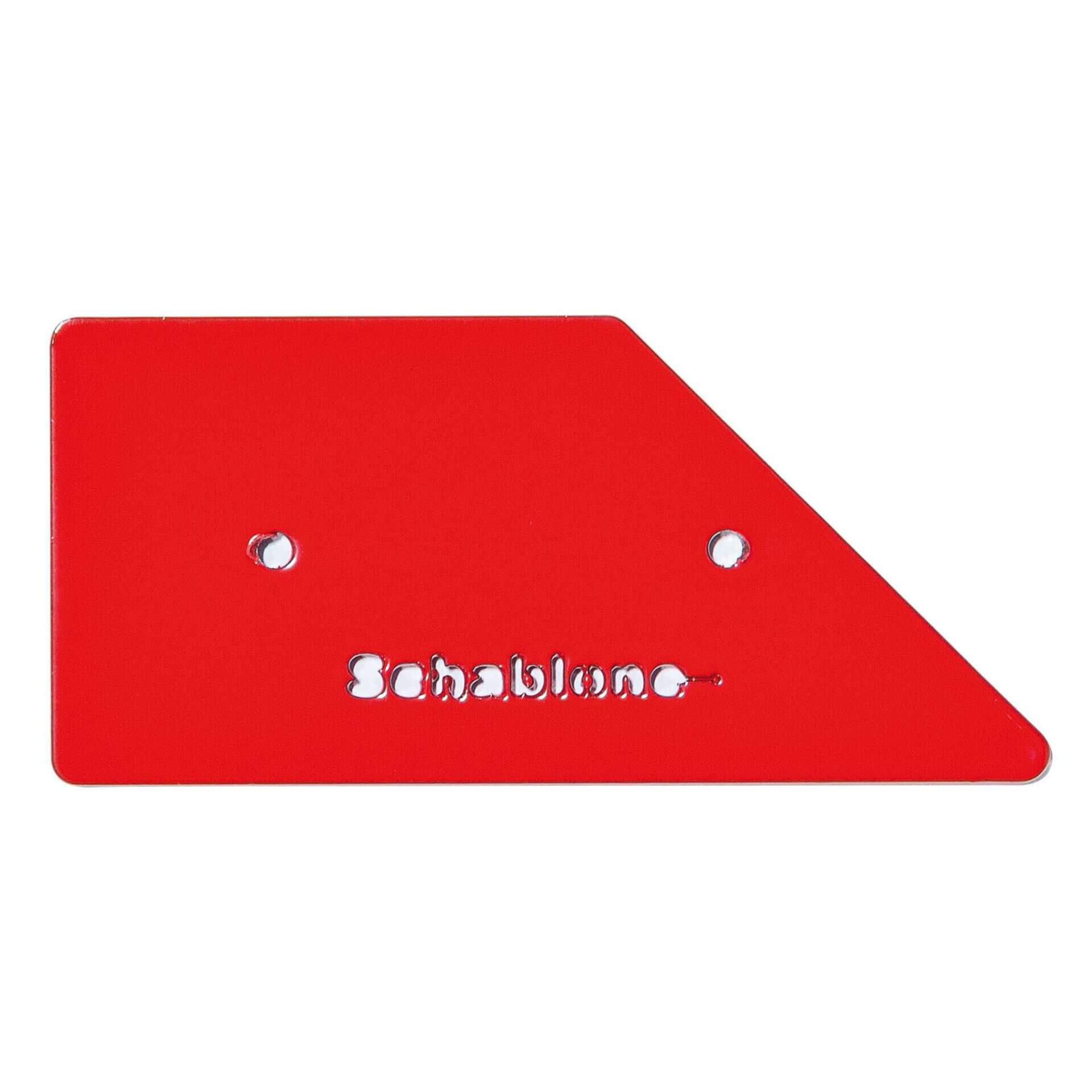

Anpassbar: Querholme lassen sich mit der Säge/Bohr-Schablone des Herstellers anpassen.

Technische Daten

Bauteil: Querbalken für Anfangs-, End- und Mittelpfosten
Länge: 1.000 mm
Rastermaß/lichtes Maß: 1.000/900 mm

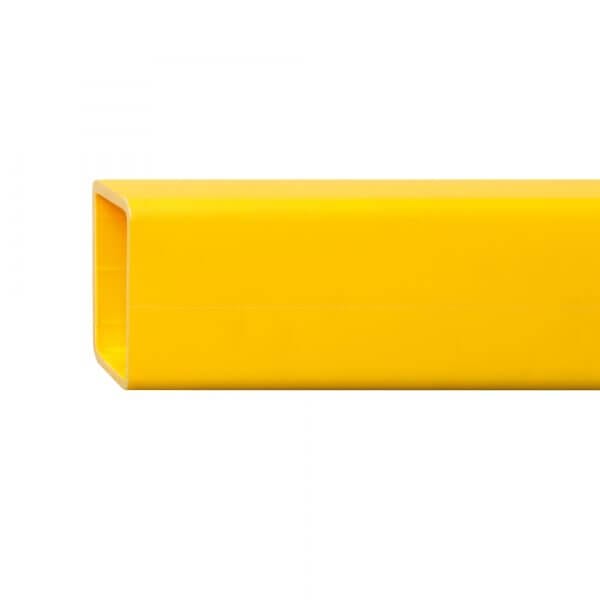

Querschnitt: 74 × 52 mm (Höhe × Tiefe), Wandstärke 5 mm
Material: Polypropylen
Farbe: gelb
Gewicht: 2,00 kg
System: BLACK BULL Rammschutz-Geländer Hybrid, TÜV-geprüft nach DGUV 208-061

So planen Sie Ihr Hybrid-Geländer

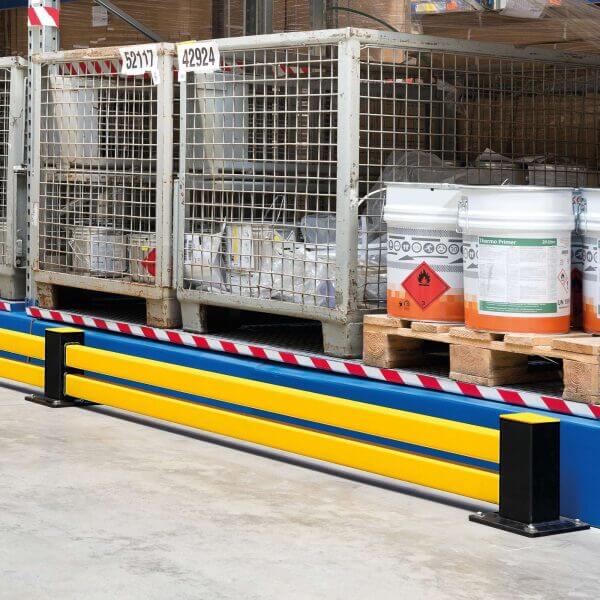

Ein Geländer setzt sich aus Standpfosten und Querbalken zusammen. An den Enden der Strecke stehen Standpfosten Anfang/Ende, zwischen den Feldern Mittelpfosten. Die Stahlpfosten (Höhe 1.040 mm, Bodenplatte 200 × 200 × 10 mm) werden mit je 4 Dübeln auf den Boden gedübelt. Als Zubehör führt der Hersteller das Befestigungsset für Rammschutz-Federelement mit Kleber, Dübeln, Muttern und Beilagscheiben für 8 Bohrlöcher, also 2 Pfosten. Für andere Feldlängen gibt es den Querbalken auch mit 1.500 mm, 2.000 mm oder 2.300 mm. Zum Anpassen von Querholmen gibt es die Säge/Bohr-Schablone. Zu diesem 1.000-mm-Querbalken gehört im Bodenbereich der Unterfahrschutz-Balken 750 mm aus Stahl, kunststoffbeschichtet für den Innenbereich.

Hinweis zu Innen- und Außenbereich

Laut Hersteller ist das Rammschutz-Geländer Hybrid für den Innen- und Außenbereich ausgelegt. Den Kunststoff-Querbalken führt der Hersteller in einer Ausführung ohne Unterscheidung nach innen und außen; bei den Pfosten unterscheidet er: schwarz kunststoffbeschichtet für innen, feuerverzinkt und schwarz kunststoffbeschichtet für innen und außen (z. B. Standpfosten Anfang/Ende und Mittelpfosten in feuerverzinkter Ausführung).

Häufige Fragen & Antworten

Für welche Pfosten ist dieser Querbalken gedacht?

Für die Anfangs-, End- und Mittelpfosten des BLACK BULL Rammschutz-Geländers Hybrid. Der Hersteller führt ihn als „Querbalken Anfang/Ende/Mitte“ – derselbe Balken ist also für alle drei Pfostentypen vorgesehen.

Was bedeutet Rastermaß/lichtes Maß 1.000/900 mm?

Das sind die Planungsmaße für ein Feld mit diesem 1.000-mm-Balken laut Artikeldaten: Rastermaß 1.000 mm, lichtes Maß 900 mm. Bitte beziehen Sie die Pfostenbreite in Ihre Streckenplanung ein.

Kann ich den Querbalken auch im Außenbereich einsetzen?

Das Rammschutz-Geländer Hybrid ist laut Hersteller für innen und außen ausgelegt. Für den Außeneinsatz sieht er feuerverzinkte und schwarz kunststoffbeschichtete Pfosten vor; den Kunststoff-Querbalken führt er in einer Ausführung ohne Unterscheidung nach innen und außen.

Wie werden die Pfosten befestigt?

Die Stahlpfosten werden aufgedübelt, mit je 4 Dübeln pro Bodenplatte. Laut Montageanleitung bohren Sie dafür Löcher mit 12 mm Durchmesser und 95 mm Tiefe. Das vom Hersteller als Zubehör geführte Befestigungsset ist für 8 Bohrlöcher, also 2 Pfosten, ausgelegt.

Woraus besteht der Querbalken?

Aus einem speziellen Polypropylen, das laut Hersteller besonders widerstandsfähig gegen Materialermüdung ist. Das Profil misst 74 × 52 mm bei 5 mm Wandstärke, die Farbe ist gelb.
