MORION Kabelbrücke groß – Winkelstück rechts 45° für präzise Richtungswechsel
Das MORION Kabelbrücken-Winkelstück, groß, 45 Grad rechts ist die optimale Lösung, wenn Kabel- und Schlauchführungen gezielt nach rechts geführt werden müssen. Es ermöglicht eine sichere, saubere und befahrbare Richtungsänderung innerhalb einer Kabelbrücken-Strecke und sorgt dafür, dass Leitungen auch in Kurven zuverlässig geschützt bleiben. Besonders auf Baustellen, Straßenführungen, Industrieflächen, Werkhöfen oder Eventarealen ist diese Flexibilität entscheidend.

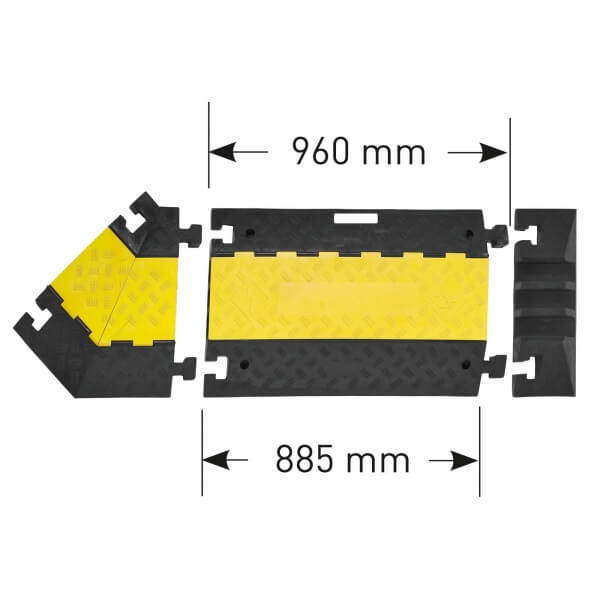

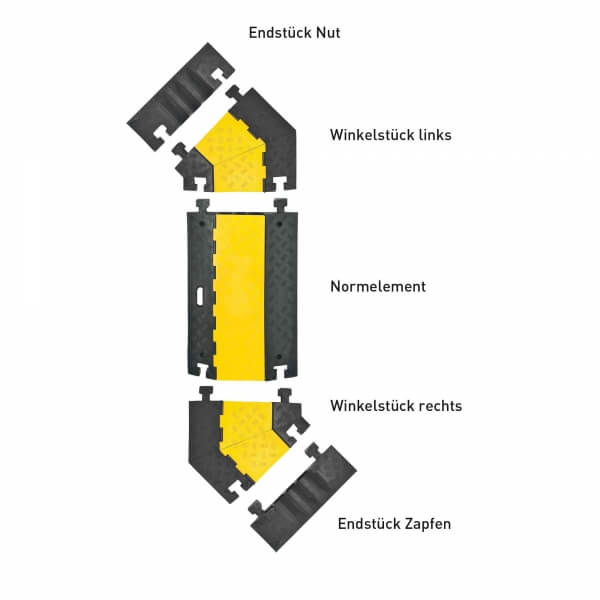

Als Teil des modularen MORION Kabelbrücken-Systems lässt sich das rechte Winkelstück problemlos mit Normelementen, Endstücken und weiteren Winkelmodulen kombinieren. Die 45°-Ausführung erlaubt eine gleichmäßige Anpassung an örtliche Gegebenheiten und verhindert abrupte Übergänge. Über das bewährte Feder-/Nut-System werden alle Elemente formschlüssig miteinander verbunden, sodass eine stabile und ebene Überfahrt entsteht. Zusätzlich ist das System kompatibel mit dem MORION Rollstuhlrampen-Set, wodurch barrierefreie Kabelquerungen realisierbar sind.
Das Winkelstück besteht aus einer hoch belastbaren Recycling-Hartgummimischung, die für den dauerhaften Außeneinsatz konzipiert ist. Es widersteht hohen Druckbelastungen, Temperaturschwankungen und Witterungseinflüssen zuverlässig. Die Kabelbrücke ist für gelegentlichen Schwerlastverkehr ausgelegt und wurde bis zu einer Achslast von 12 Tonnen geprüft. Damit eignet sie sich auch für den Einsatz durch LKW, Bau- und Lieferfahrzeuge – unter Beachtung der empfohlenen Überfahrgeschwindigkeit von maximal 5 km/h.
Für zusätzliche Sicherheit sorgt der auffällige gelbe Schutzdeckel, der eine hohe Warnwirkung erzielt und die Sichtbarkeit deutlich erhöht. Die geriffelte, rutschhemmende Oberfläche minimiert das Risiko des Wegrutschens, selbst bei Nässe oder Schmutz. Mit einer Überfahrhöhe von 75 mm werden empfindliche Kabel, Schläuche und Rohre zuverlässig vor Beschädigungen geschützt.
Das Winkelstück verfügt über drei integrierte Kabelschächte, die ausreichend Platz für unterschiedliche Leitungsarten bieten. Dank der integrierten Dübelaufnahmen kann das Element bei Bedarf fest mit dem Untergrund verbunden werden. Der integrierte Tragegriff erleichtert trotz des stabilen Eigengewichts den Transport und ermöglicht eine schnelle Montage an wechselnden Einsatzorten.
Technische Daten im Überblick
- Produkttyp: Kabelbrücke – Winkelstück rechts (45°)
- Material: Recycling-Hartgummimischung
- Farbe: Schwarz mit gelbem Deckel
- Breite: 500 / 200 mm
- Länge in Fahrtrichtung: 600 mm
- Überfahrhöhe: 75 mm
- Anzahl Kabelkanäle: 3
- Kabelkanal-Maße:
- 2 × 68 × 50 mm (B × H)
- 1 × 55 × 50 mm (B × H)
- Warnwirkung: Gelber Schutzdeckel
- Maximale Achslast: 12 t
- Empfohlene Überfahrgeschwindigkeit: 5 km/h
- Gewicht: 12,00 kg
- Besonderheiten: Tragegriff, Dübelaufnahmen, Feder-/Nut-System
