CITY Schutzbügel klein, zwei blaue Reflexringe, zum Einbetonieren
Der kostengünstige CITY Schutzbügel in der hohen, kompakten Ausführung (Höhe über Flur 800 mm, Breite 360 mm) ist eine speziell entwickelte Sicherheitslösung aus feuerverzinktem Stahl zum verankerungsfesten Schutz von Ladesäulen, Wallboxen und empfindlicher Infrastruktur auf engem Raum. Die Ausführung mit zwei auffälligen blauen Reflexringen sorgt für hervorragende Sichtbarkeit bei allen Lichtverhältnissen und markiert Ladebereiche klar und prägnant. Durch die Unterflurverlängerung zum Einbetonieren bietet dieser Schutzbügel eine extrem hohe Stabilität gegenüber Krafteinwirkungen und Kollisionen. Die Vollbad-Feuerverzinkung garantiert dabei einen langlebigen Korrosionsschutz für den dauerhaften Außeneinsatz auf Parkplätzen, Betriebsgeländen und öffentlichen Stellflächen.
Hergestellt aus robustem Rundrohr mit einem Durchmesser von 60 mm und einer Wandstärke von 2 mm fängt der Bügel Stoß- und Kollisionskräfte zuverlässig ab, bevor teure Schäden an der Ladeinfrastruktur entstehen. Gemäß den Vorgaben der Ladesäulenverordnung (LSV) sowie den Betriebssicherheitsvorschriften unterstützt er Betreiber aktiv dabei, die vorgeschriebene Verkehrssicherheit im Ladebereich zu gewährleisten. Auf Wunsch kann der Schutzbügel zur normgerechten Einbindung in das Schutzkonzept gegen elektrischen Schlag mit einem integrierbaren Potentialausgleich nach HD 60364 / OVE E 8101 ausgestattet werden.
Die Montage erfolgt durch Einbetonieren im Erdreich oder im Pflasterbett, was im Vergleich zu aufgedübelten Varianten eine noch höhere Stand- und Rammfestigkeit gewährleistet. Der CITY Schutzbügel kombiniert platzsparenden Objektschutz, auffällige Signalwirkung und maximale Verankerungsfestigkeit zu einem optimalen Preis-Leistungs-Verhältnis.
Produktvorteile im Überblick:
- Maximale Standfestigkeit: Zum Einbetonieren im Untergrund – ideal für hohe Stabilitätsanforderungen im öffentlichen Raum.
- Platzsparend & Effektiv: Kompakte Abmessungen (360 mm Breite) ideal für schmale Standorte und enge Ladezonen.
- Hohe Sichtbarkeit: Zwei blaue Reflexringe gewährleisten beste Warnwirkung und optische Kennzeichnung auch bei Dunkelheit.
- Witterungsbeständig: Feuerverzinkte Oberfläche schützt dauerhaft vor Rost und Witterungseinflüssen im Außenbereich.
- Normenkonforme Option: Auf Wunsch mit Potentialausgleich gemäß HD 60364 / OVE E 8101 lieferbar.
Technische Daten
- Modell: CITY Schutzbügel (klein)
- Funktion: Anfahr- und Objektschutz (insbes. Ladesäulen)
- Material: Stahl
- Oberfläche: Feuerverzinkt
- Farbe Bügel: Zinkfarben

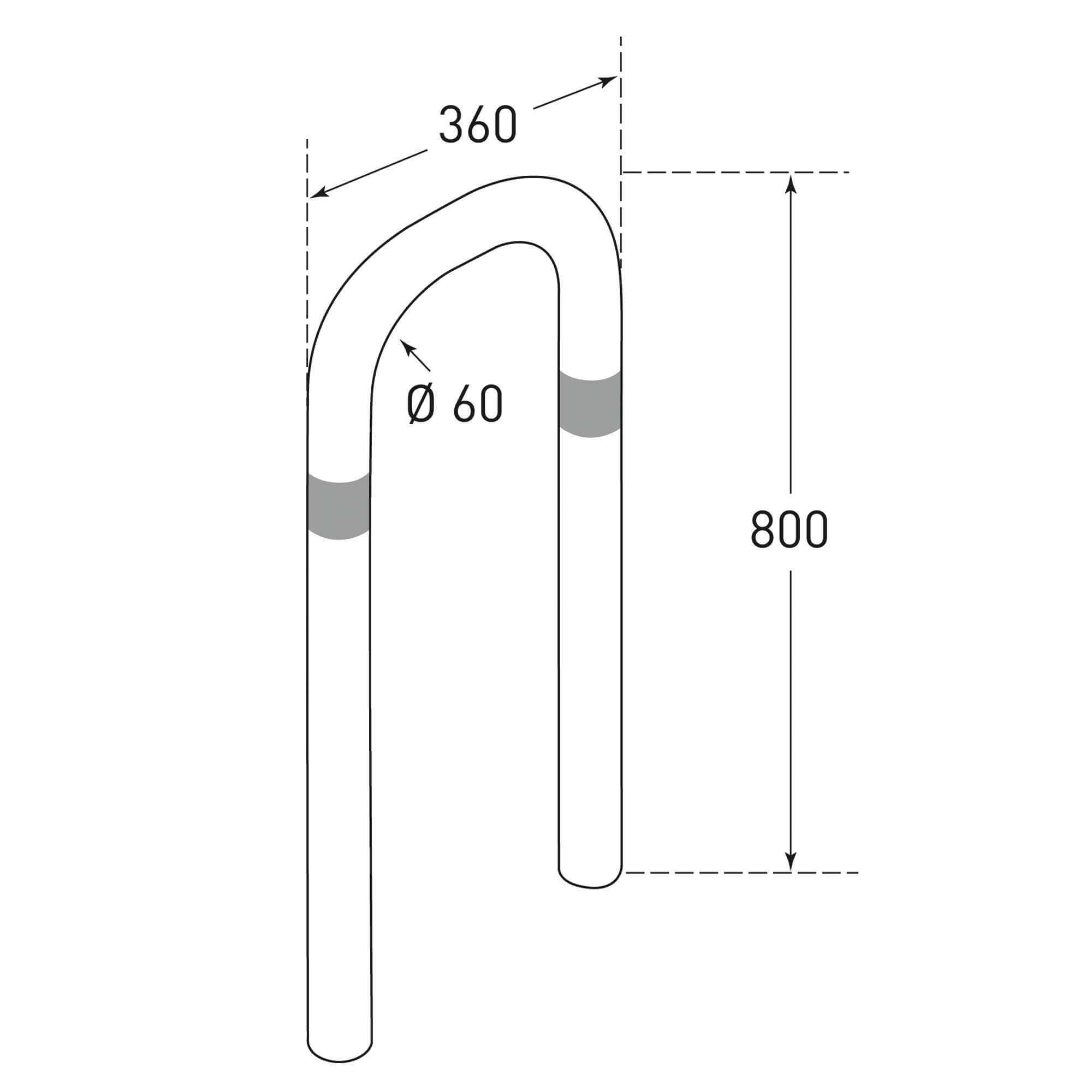

- Höhe über Flur: 800 mm
- Breite: 360 mm
- Rohrdurchmesser: 60 mm
- Materialstärke (Wandstärke): 2 mm
- Anzahl Reflexringe: 2 Stück
- Farbe Reflexringe: Blau
- Befestigungsart: Zum Einbetonieren (mit Unterflurverlängerung)
- Gewicht: 6,10 kg
Anwendung & Montage
Der CITY Schutzbügel wird direkt vor oder seitlich der zu schützenden Ladesäule im Fundament verankert.
- Aushub erstellen: Hieben Sie an der vorgesehenen Montageposition zwei Fundamentlöcher in ausreichender Tiefe und Breite aus.
- Einsetzen & Ausrichten: Setzen Sie die Unterflurrohre des Schutzbügels in die Aussparungen ein und richten Sie den Bügel mit einer Wasserwaage lotrecht aus.
- Betonieren: Füllen Sie die Fundamentlöcher mit tragfähigem Beton (z. B. C20/25) auf und verdichten Sie das Material.
- Aushärten lassen: Lassen Sie den Beton vollständig durchhärten, bevor der Schutzbügel mechanisch belastet werden kann.
Anwendungsbereiche:
- E-Mobilität: Sicherung von öffentlich zugänglichen und betrieblichen Ladesäulen, Wallboxen und Stromtankstellen.
- Parkplätze & Parkhäuser: Schutz von Parkscheinautomaten, Entwertungsstationen, Schrankenanlagen und Beleuchtungsmasten.
- Betriebsgelände: Absicherung von Gehwegen, Gebäudeecken und sensiblen Technikkomponenten.
