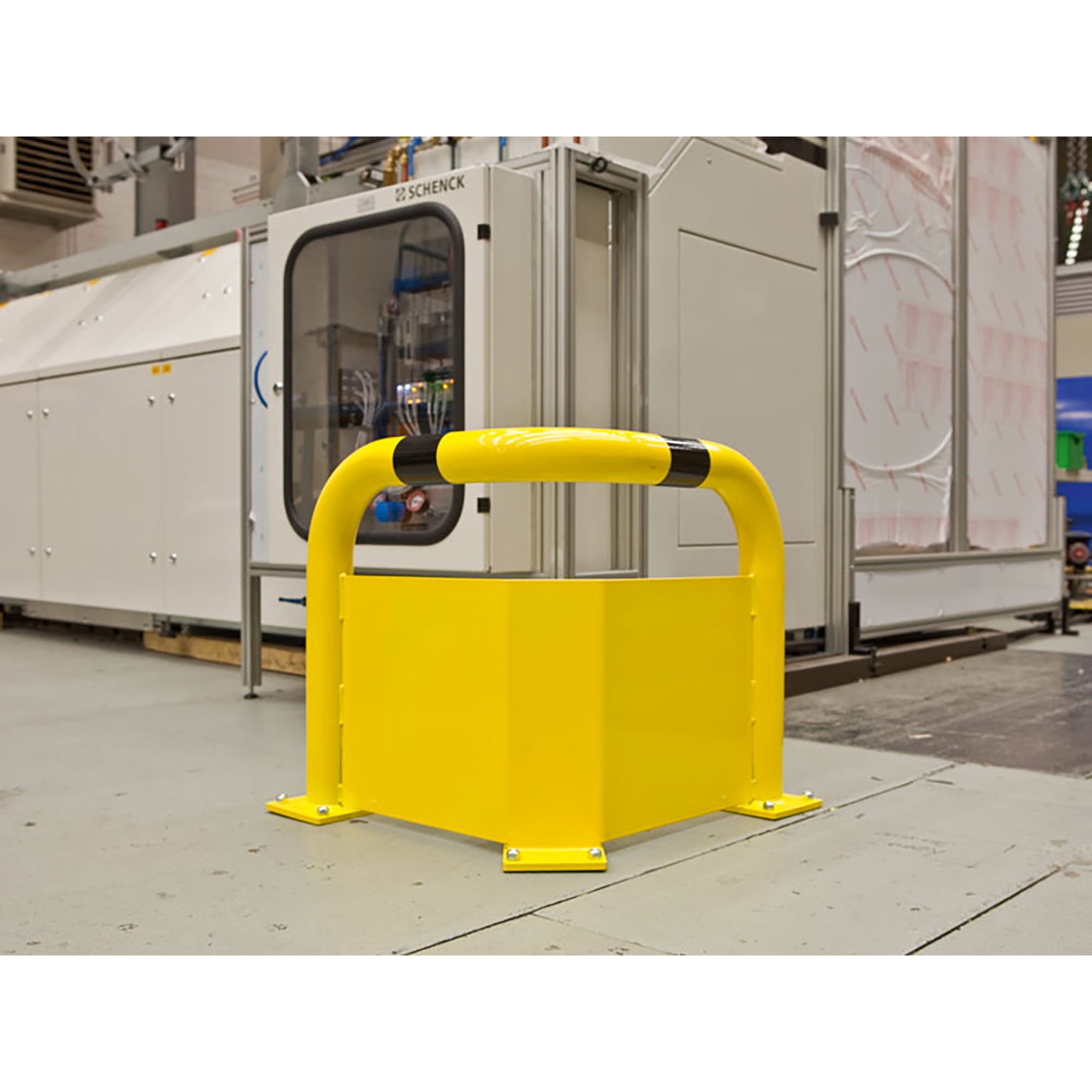

BLACK BULL Eck-Rammschutz-Bügel, mit Unterfahrschutz (H 150 mm)
Der BLACK BULL Eck-Rammschutz-Bügel mit integriertem Unterfahrschutz kombiniert zweiseitigen Eckschutz mit gezieltem Bodenschutz für besonders gefährdete Abschnitte im Innenbereich. Mit einer Höhe von 350 mm sowie Abmessungen von 600 x 600 mm schützt diese 90°-Winkelkonstruktion aus erstklassigem Gütestahl prädestinierte Gefahrenstellen wie Regalecken, Gebäudestützen, Pfeiler, Maschinen und Verladetore vor kostenintensiven Kollisionsschäden. Die Besonderheit liegt in der eingeschweißten, 4 mm starken Stahlplatte mit einer Höhe von 150 mm: Sie verhindert effektiv das gefährliche Einfädeln oder Durchrutschen von Staplergabeln (Gabelzinken) unter den Schutzbügel. Seine auffällige Signalgebung in Gelb mit schwarzen Warnstreifen garantiert beste Sichtbarkeit im gesamten Betriebsalltag.
Gefertigt aus massivem Rundrohr mit einem Durchmesser von 76 mm und einer Wandstärke von 3 mm überzeugt der Eck-Rammschutz-Bügel durch höchste Energieaufnahme bei mechanischen Stoß- und Rammeinwirkungen. Die widerstandsfähige, hochwertige Kunststoffbeschichtung schützt das Material verlässlich vor Abrieb, Kratzern und Korrosion in trockenen Hallen- und Lagerbereichen. Als Bestandteil des TÜV-geprüften BLACK BULL Programms (gemäß DGUV 208-061) erfüllt die Eckschutz-Komponente strengste Sicherheits- und Arbeitsschutzanforderungen für Industrie- und Gewerbebetriebe.
Die Verankerung erfolgt zeitsparend und extrem standfest durch direktes Aufdübeln auf ebenem Betonboden. Dreidimensional angeordnete, fest verschweißte Bodenplatten sorgen für eine optimale Kraftverteilung im Untergrund. Insgesamt fixieren 12 Schwerlastdübel das System kippsicher und dauerhaft am Montageort. Investieren Sie mit dem BLACK BULL Eck-Rammschutz-Bügel mit Unterfahrschutz in eine professionelle Präventionslösung, die teure Ausfallzeiten vermeidet und Ihre Infrastruktur zuverlässig schützt.
Produktvorteile im Überblick:
- Integregrirter Unterfahrschutz: 4 mm starke Stahlplatte (H: 150 mm) blockiert Staplergabeln und verhindert das Durchrutschen unter den Bügel.
- Effektiver Eckschutz: Passgenaue 90°-Winkelform (600 x 600 mm) zur vollständigen Abdeckung von Ecken, Stützen und Regalbeinen.
- Maximale Verankerung: 3 Bodenplatten mit insgesamt 12 Dübellöchern garantieren extrem hohe Stand- und Kippsicherheit.
- Hohe Warnwirkung: Signalstarke Kombination aus gelber Kunststoffbeschichtung und schwarzen Warnstreifen für optimale Erkennbarkeit.
- TÜV-geprüfte Sicherheit: Zertifiziert nach den strengen Vorgaben der DGUV 208-061 für den professionellen Arbeitsschutz.
Technische Daten
- Modell: BLACK BULL
- Funktion: Eck-Rammschutz mit Unterfahrschutz
- Material: Gütestahl (Rohr) / 4 mm Stahlplatte (Unterfahrschutz)
- Oberfläche: Kunststoffbeschichtet
- Einsatzbereich: Innenbereich
- Farbe: Gelb mit schwarzen Warnstreifen
- Höhe: 350 mm
- Breite: 600 mm
- Tiefe: 600 mm
- Höhe Unterfahrschutz: 150 mm
- Rohrdurchmesser: 76 mm
- Materialstärke (Rohr): 3 mm
- Befestigungsart: Zum Aufdübeln über Bodenplatten
- Anzahl erforderlicher Dübel: 12 Stück
- Gewicht: 22,00 kg
Anwendung & Montage
Der BLACK BULL Eck-Rammschutz-Bügel wird direkt vor der zu schützenden Ecke im Hallenboden verankert.
- Untergrund prüfen: Stellen Sie sicher, dass der Betonboden im Montagebereich ausreichend tragfähig und eben ist.
- Ausrichten: Platzieren Sie den Eck-Schutzbügel mit geringem Sicherheitsabstand um die zu schützende Ecke (z. B. Regalecke, Pfeiler) und richten Sie ihn aus.
- Bohrungen markieren & bohren: Zeichnen Sie die 12 Befestigungslöcher über die Bohrungen der 3 Bodenplatten an. Bohren Sie die Löcher gemäß den Vorgaben für Schwerlastanker.
- Reinigen & Dübeln: Saugen Sie das Bohrloch gründlich aus. Setzen Sie die Schwerlastdübel ein und verschrauben Sie die Bodenplatten fest mit dem Untergrund.
Anwendungsbereiche:
- Regalschutz & Logistik: Schutz von Eck-Regalstützen in Hochregallagern gegen Beschädigungen durch Gabelzinken.
- Produktionshallen: Absicherung von Ecken an Maschinen, Schaltschränken, Wänden und Steuerpulten.
- Gebäudeschutz: Sicherung von rechtwinkligen Gebäudeecken, Pfeilern, Säulen, Roll- und Verladetoren.
- Verkehrswegetrennung: Sicherung unübersichtlicher Ecken an innerbetrieblichen Fahrstraßen und Kreuzungspunkten.
