BLACK BULL Eck-Rammschutz-Bügel XL mit Unterfahrschutz – 600 mm, innen
Ein Bügel für zwei Seiten einer Ecke – mit Schutz bis in Bodennähe

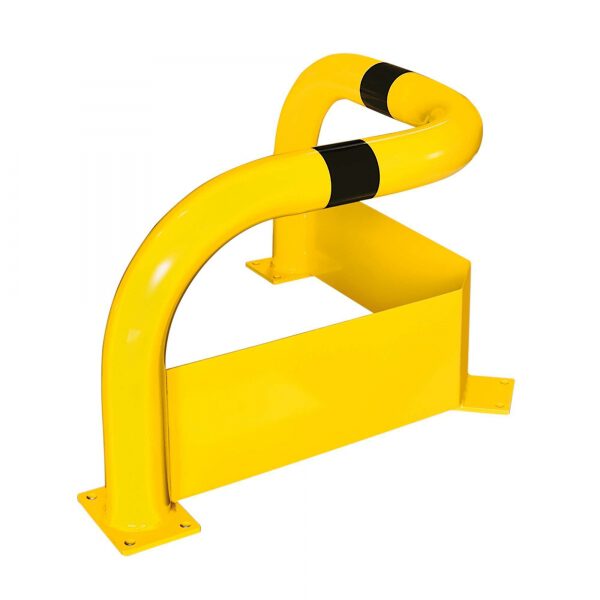

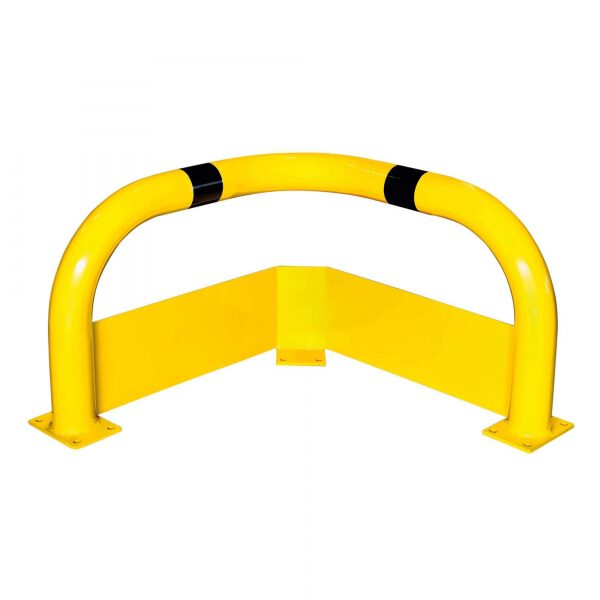

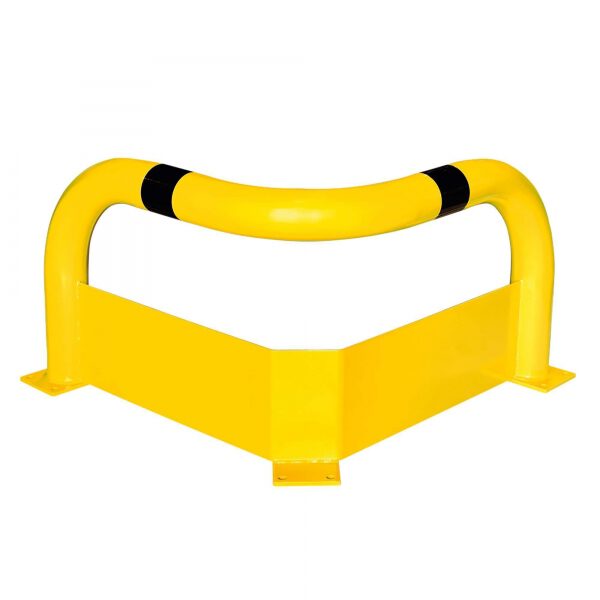

Der dreibeinige Eck-Rammschutz-Bügel XL sichert Einrichtungen, die an Ecken oder in Kurven stehen: Pfeiler, Stützen, Säulen, Leitungen und Gebäudeteile, etwa als Regalschutz im Lager, als Maschinenschutz in der Produktion oder als Säulenschutz im Parkhaus. Seine Winkelform mit zwei Schenkeln von je 900 mm deckt beide Seiten einer Ecke ab. Die Platte zwischen den Beinen dient als Unterfahrschutz: Sie soll verhindern, dass Staplergabeln durchstoßen und Bauteile unterhalb des Bügels beschädigen. Diese Variante ist 600 mm hoch, hat einen 250 mm hohen Unterfahrschutz und ist gelb kunststoffbeschichtet – vorgesehen für den Innenbereich. Daneben gibt es die feuerverzinkte und kunststoffbeschichtete Ausführung für außen sowie beide Ausführungen mit 1.200 mm Höhe.
Ihre Vorteile auf einen Blick
- Zwei Seiten mit einem Bügel: Winkelform mit 900 mm langen Schenkeln für Ecken und Kurven.
- Schutz in Bodennähe: Unterfahrschutz mit 4 mm Materialstärke, 250 mm hoch.
- Großer Rohrdurchmesser: Gütestahlrohr mit Ø 108 mm und 3,6 mm Wandstärke.
- Farbgebung: gelb mit schwarzen Signalstreifen.
- Geprüft: TÜV-geprüft nach DGUV 208-061 (Herstellerangabe).
Technische Daten
- Baugröße: XL, dreibeinig, Winkelform
- Höhe: 600 mm
- Breite × Tiefe (Schenkellänge): 900 × 900 mm
- Rohr: Ø 108 mm, Wandstärke 3,6 mm
- Unterfahrschutz: Höhe 250 mm, Materialstärke 4 mm
- Material: Gütestahl, Recyclinganteil 40 %
- Oberfläche: gelb kunststoffbeschichtet, mit schwarzen Signalstreifen
- Einsatzbereich: innen
- Befestigung: zum Aufdübeln über Bodenplatten 140 × 200 × 10 mm, Bohrloch Ø 18 mm, 12 Dübel erforderlich
- Gewicht: 46 kg netto (46,5 kg brutto)
- Prüfung: TÜV-geprüft nach DGUV 208-061
- Herkunft: hergestellt in Deutschland (Herstellerangabe)
Befestigung und passende Ergänzungen
Für die Montage brauchen Sie 12 Dübel. Der Hersteller nennt dafür unter anderem den Durchsteckanker XL und den Verbundanker M16/190; als für Asphalt geeignet nennt er den Verbundanker M12/300. Für eine andere Höhe wählen Sie den Eck-Rammschutz-Bügel XL mit 1.200 mm Höhe, für den Außenbereich die feuerverzinkte Variante für außen. Weitere Bauformen finden Sie unter Schutzbügel.
Hinweis zu Innen- und Außenbereich
Diese Ausführung ist nur kunststoffbeschichtet und laut Hersteller für den Innenbereich vorgesehen. Für Außenflächen gibt es die feuerverzinkte Variante. Bei Fragen zu Einbausituation und Befestigung beraten wir Sie gern.
