BLACK BULL Eck-Rammschutz-Bügel XL mit Unterfahrschutz – 1.200 mm, außen
Ein Bügel für zwei Seiten einer Ecke – mit Schutz bis in Bodennähe

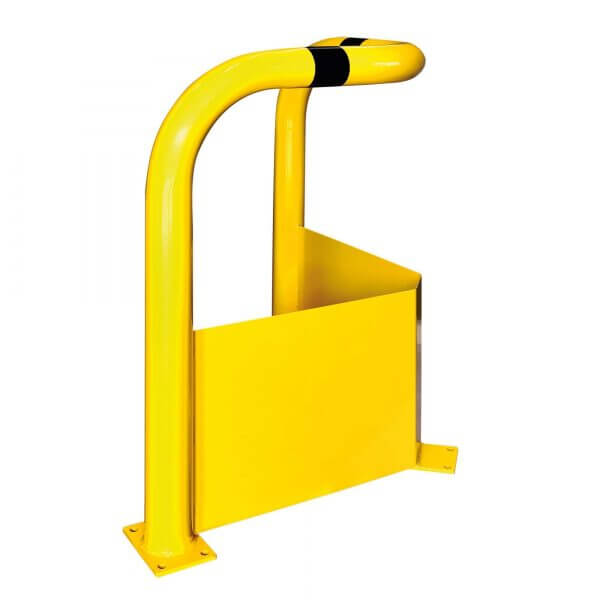

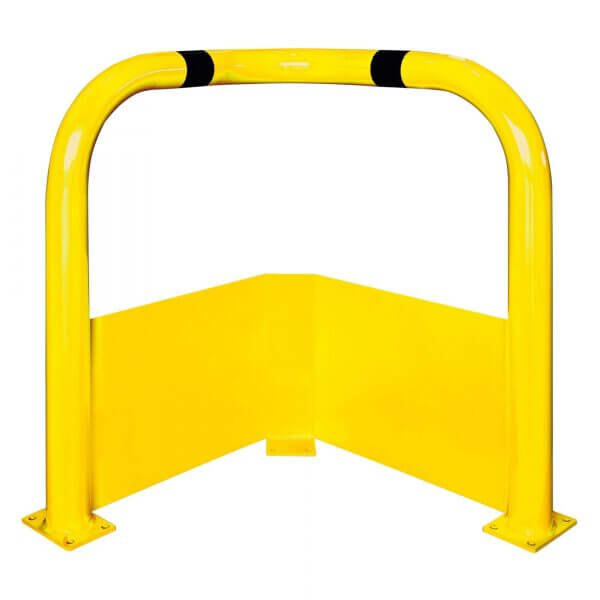

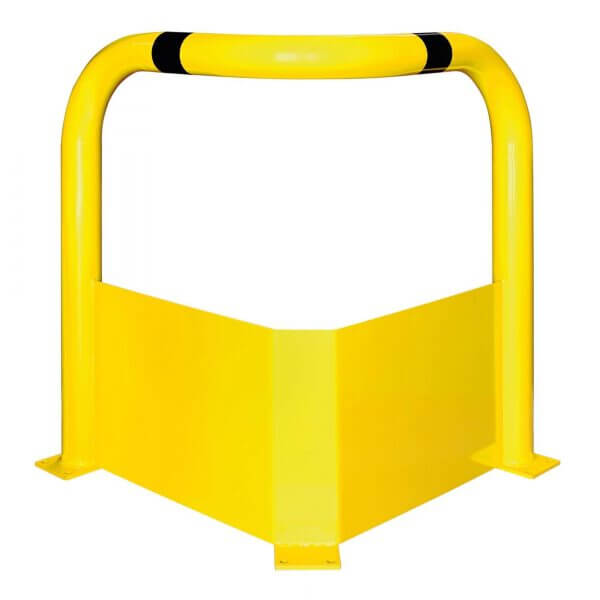

Der dreibeinige Eck-Rammschutz-Bügel XL sichert Einrichtungen, die an Ecken oder in Kurven stehen: Pfeiler, Stützen, Säulen, Leitungen und Gebäudeteile, etwa als Regalschutz im Lager, als Maschinenschutz in der Produktion oder als Säulenschutz im Parkhaus. Seine Winkelform mit zwei Schenkeln von je 900 mm deckt beide Seiten einer Ecke ab. Die Platte zwischen den Beinen dient als Unterfahrschutz: Sie soll verhindern, dass Staplergabeln durchstoßen und Bauteile unterhalb des Bügels beschädigen. Diese Variante ist 1.200 mm hoch, hat einen 500 mm hohen Unterfahrschutz und ist feuerverzinkt und gelb kunststoffbeschichtet – vorgesehen für den Außenbereich. Daneben gibt es die nur kunststoffbeschichtete Ausführung für innen sowie beide Ausführungen mit 600 mm Höhe.
Ihre Vorteile auf einen Blick
- Zwei Seiten mit einem Bügel: Winkelform mit 900 mm langen Schenkeln für Ecken und Kurven.
- Schutz in Bodennähe: Unterfahrschutz mit 4 mm Materialstärke, 500 mm hoch.
- Großer Rohrdurchmesser: Gütestahlrohr mit Ø 108 mm und 3,6 mm Wandstärke.
- Farbgebung: gelb mit schwarzen Signalstreifen.
- Geprüft: TÜV-geprüft nach DGUV 208-061 (Herstellerangabe).
Technische Daten
- Baugröße: XL, dreibeinig, Winkelform
- Höhe: 1.200 mm
- Breite × Tiefe (Schenkellänge): 900 × 900 mm
- Rohr: Ø 108 mm, Wandstärke 3,6 mm
- Unterfahrschutz: Höhe 500 mm, Materialstärke 4 mm
- Material: Gütestahl, Recyclinganteil 40 %
- Oberfläche: feuerverzinkt und gelb kunststoffbeschichtet, mit schwarzen Signalstreifen
- Einsatzbereich: außen
- Befestigung: zum Aufdübeln über Bodenplatten 140 × 200 × 10 mm, Bohrloch Ø 18 mm, 12 Dübel erforderlich
- Gewicht: 74 kg netto (74,5 kg brutto)
- Prüfung: TÜV-geprüft nach DGUV 208-061
- Herkunft: hergestellt in Deutschland (Herstellerangabe)
Befestigung und passende Ergänzungen
Für die Montage brauchen Sie 12 Dübel. Der Hersteller nennt dafür unter anderem den Durchsteckanker XL und den Verbundanker M16/190; als für Asphalt geeignet nennt er den Verbundanker M12/300. Für eine andere Höhe wählen Sie den Eck-Rammschutz-Bügel XL mit 600 mm Höhe, für den Innenbereich die kunststoffbeschichtete Variante für innen. Weitere Bauformen finden Sie unter Schutzbügel.
Hinweis zu Innen- und Außenbereich
Diese Ausführung ist feuerverzinkt und zusätzlich gelb kunststoffbeschichtet; der Hersteller führt sie für den Außenbereich. Bei Fragen zu Einbausituation und Befestigung beraten wir Sie gern.
