MORION Kabelbrücke groß – Normelement für belastbare Kabelquerungen

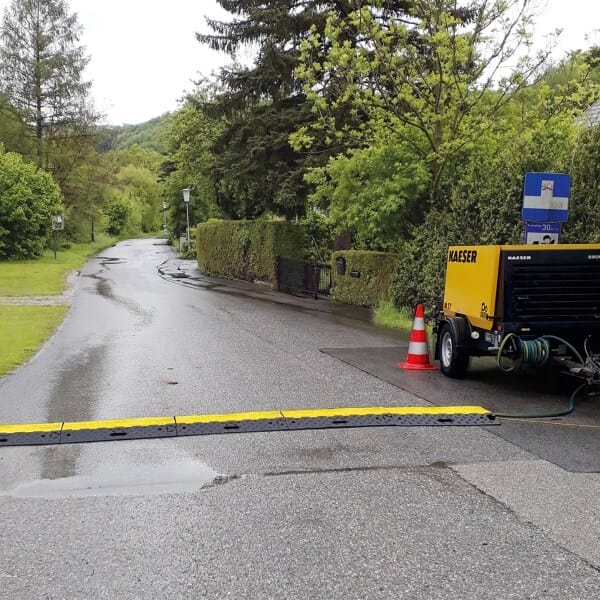

Das MORION Kabelbrücken-Normelement in großer Ausführung ist die zentrale Komponente für den professionellen Aufbau sicherer Kabel- und Schlauchquerungen. Es wurde speziell für Einsatzbereiche entwickelt, in denen Leitungen zuverlässig vor Überfahrten geschützt werden müssen, ohne den Verkehrsfluss zu beeinträchtigen. Ob auf Baustellen, Straßen, Industrieflächen, Betriebshöfen oder bei Veranstaltungen – dieses Normelement sorgt für Ordnung, Sicherheit und eine langlebige Lösung.
Als Teil des modularen MORION Baukastensystems lässt sich das Normelement flexibel mit Endstücken, Winkelelementen und Rampen kombinieren. Durch das integrierte Feder-/Nut-System entsteht eine stabile, formschlüssige Verbindung zwischen den einzelnen Modulen. So können Kabelbrücken-Strecken beliebig verlängert und an die jeweiligen Gegebenheiten angepasst werden. Zusätzlich ist das System kompatibel mit dem MORION Rollstuhlrampen-Set, wodurch barrierefreie Übergänge realisiert werden können.

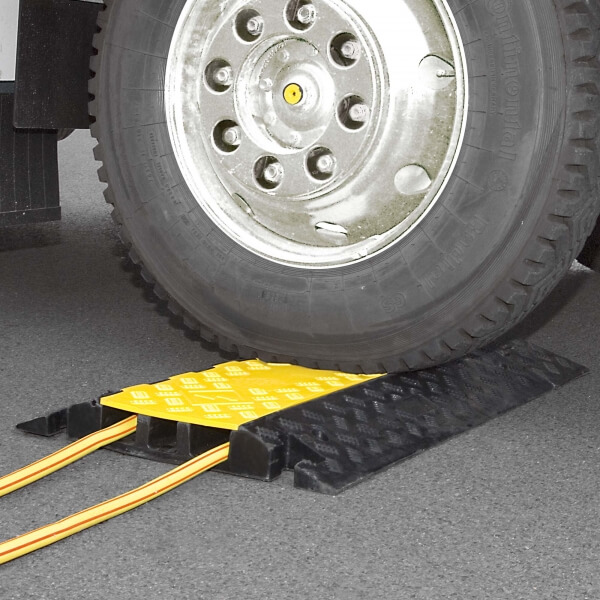

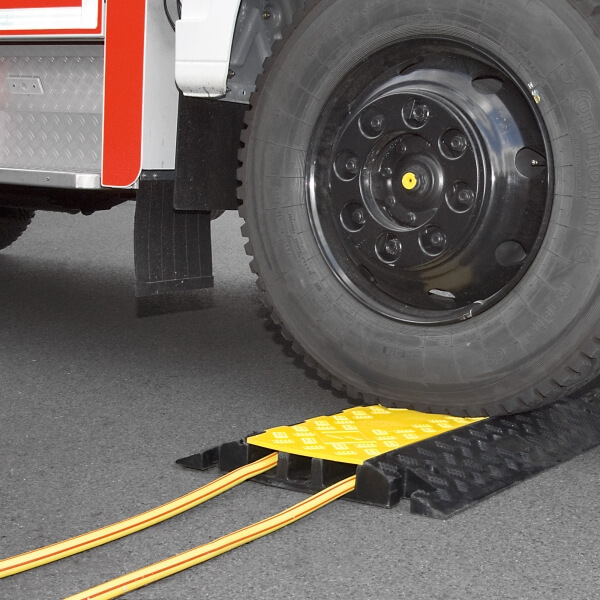

Das Normelement besteht aus einer hoch belastbaren Recycling-Hartgummimischung, die für ihre hohe Druckfestigkeit und Widerstandsfähigkeit bekannt ist. Die Kabelbrücke ist für gelegentlichen Schwerlastverkehr ausgelegt und wurde bis zu einer Achslast von 12 Tonnen getestet. Damit eignet sie sich auch für den Einsatz durch LKW, Baumaschinen oder Lieferfahrzeuge – unter Einhaltung der empfohlenen Überfahrgeschwindigkeit von maximal 5 km/h.

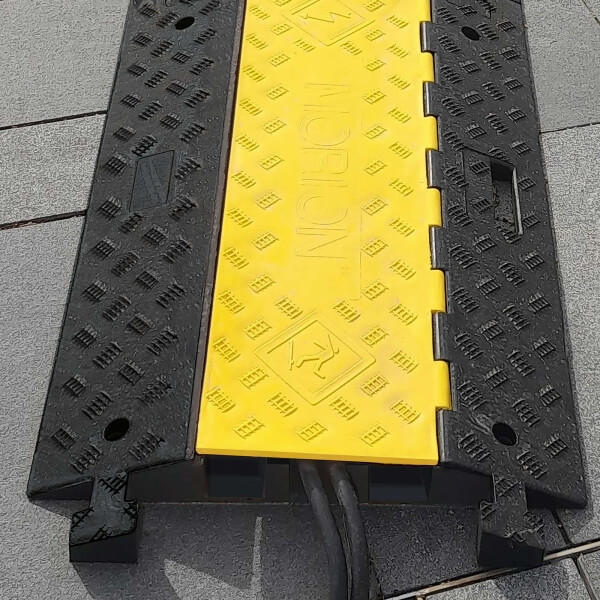

Für maximale Sicherheit sorgt der auffällige gelbe Deckel aus robustem Kunststoff, der eine starke Warn- und Signalwirkung erzielt. Die geriffelte, rutschhemmende Oberfläche reduziert die Rutschgefahr erheblich, selbst bei Nässe, Schmutz oder Schnee. Gleichzeitig schützt die Überfahrhöhe von 75 mm die eingelegten Kabel und Schläuche zuverlässig vor Quetschungen.

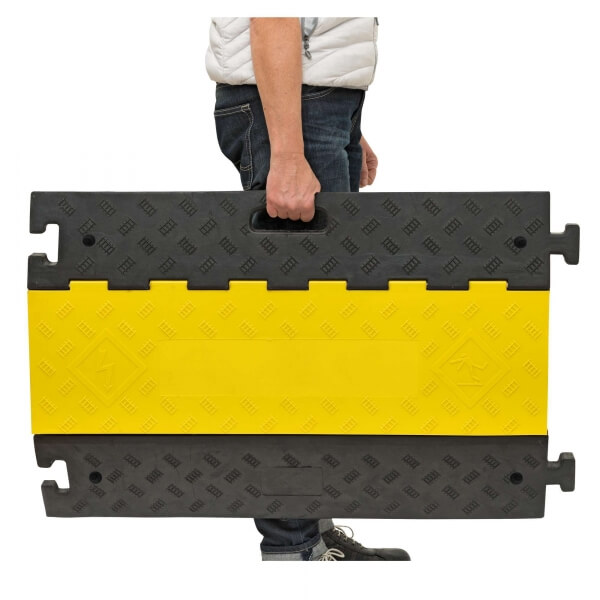

Das Normelement verfügt über drei großzügige Kabelschächte, die ausreichend Platz für Stromkabel, Datenleitungen, Schläuche oder Rohre bieten. Durch die integrierten Dübelaufnahmen ist eine dauerhafte Fixierung am Untergrund möglich, was besonders bei starkem Verkehrsaufkommen oder längeren Einsatzzeiten von Vorteil ist. Trotz seines hohen Eigengewichts von 19 kg erleichtert der integrierte Tragegriff den Transport und die Montage erheblich.
Technische Daten im Überblick
- Produkttyp: Kabelbrücke – Normelement
- Material: Recycling-Hartgummimischung
- Farbe: Schwarz mit gelbem Deckel

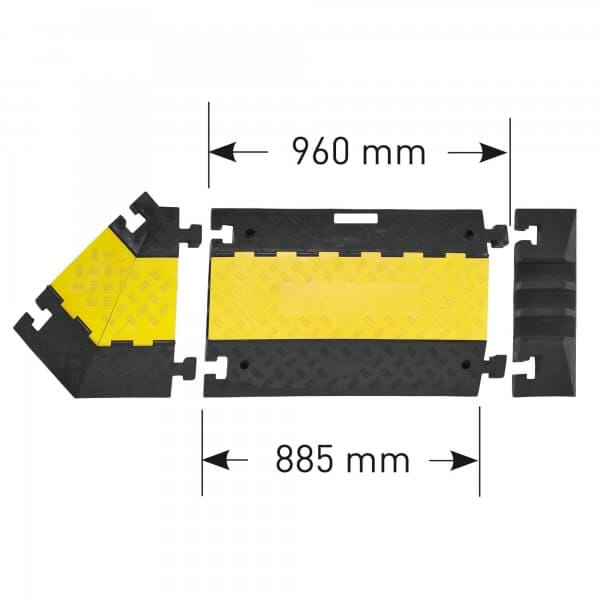

- Breite: 960 mm (im Verbund 885 mm)
- Länge in Fahrtrichtung: 600 mm
- Überfahrhöhe: 75 mm
- Anzahl Kabelkanäle: 3
- Kabelkanal-Maße:
-
2 × 68 × 50 mm (B × H)
-
1 × 55 × 50 mm (B × H)
-
- Warnwirkung: Gelber Schutzdeckel
- Maximale Achslast: 12 t
- Empfohlene Überfahrgeschwindigkeit: 5 km/h
- Gewicht: 19,00 kg
- Besonderheiten: Tragegriff, Dübelaufnahmen, Feder-/Nut-System
