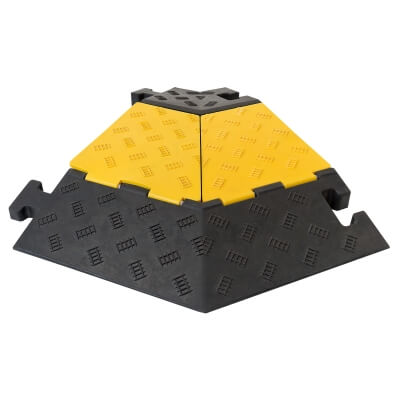

MORION Kabelbrücke groß – Winkelstück links 45° für flexible Kabeltrassen
Das MORION Kabelbrücken-Winkelstück, groß, 45 Grad links wurde speziell für Situationen entwickelt, in denen Kabel- und Schlauchführungen nicht geradlinig verlaufen können. Es ermöglicht eine sichere und saubere Richtungsänderung innerhalb einer Kabelbrücken-Strecke und sorgt dafür, dass Leitungen auch bei Kurven zuverlässig geschützt bleiben. Typische Einsatzbereiche sind Baustellen, Straßenführungen, Industrieanlagen, Werkhöfe sowie temporäre Eventflächen.
Als Bestandteil des modularen MORION Kabelbrücken-Systems lässt sich das linke Winkelstück nahtlos mit Normelementen, Endstücken und weiteren Winkeln kombinieren. Die 45°-Ausführung ermöglicht eine präzise Anpassung an örtliche Gegebenheiten und sorgt für einen gleichmäßigen, befahrbaren Verlauf der Kabeltrasse. Dank des bewährten Feder-/Nut-Systems entsteht eine stabile Verbindung zwischen den einzelnen Elementen, wodurch eine sichere und ebene Überfahrt gewährleistet wird. Zudem ist das System kompatibel mit dem MORION Rollstuhlrampen-Set, was barrierefreie Übergänge ermöglicht.
Gefertigt aus einer hoch belastbaren Recycling-Hartgummimischung, ist das Winkelstück für den anspruchsvollen Außeneinsatz konzipiert. Es hält extremen Belastungen stand, ist witterungsbeständig und für gelegentlichen Schwerlastverkehr ausgelegt. Das Element wurde bis zu einer Achslast von 12 Tonnen getestet und eignet sich damit auch für den Einsatz durch LKW, Bau- und Lieferfahrzeuge – unter Einhaltung der empfohlenen Überfahrgeschwindigkeit von maximal 5 km/h.
Für maximale Sicherheit sorgt der gelbe Schutzdeckel aus robustem Kunststoff, der eine starke Warn- und Signalwirkung bietet. Die geriffelte, rutschhemmende Oberfläche minimiert die Gefahr des Wegrutschens für Fahrzeuge und Fußgänger, selbst bei Regen, Schnee oder Schmutz. Mit einer Überfahrhöhe von 75 mm werden Kabel, Schläuche und Rohre zuverlässig vor Quetschungen und Beschädigungen geschützt.
Das Winkelstück verfügt über drei integrierte Kabelschächte, die ausreichend Platz für unterschiedliche Leitungsarten bieten. Durch die integrierten Dübelaufnahmen kann das Element bei Bedarf dauerhaft fixiert werden. Trotz seiner hohen Stabilität erleichtert der integrierte Tragegriff den Transport und die schnelle Montage erheblich – ideal für temporäre und wechselnde Einsatzorte.
Technische Daten im Überblick
- Produkttyp: Kabelbrücke – Winkelstück links (45°)
- Material: Recycling-Hartgummimischung
- Farbe: Schwarz mit gelbem Deckel
- Breite: 500 / 200 mm
- Länge in Fahrtrichtung: 600 mm
- Überfahrhöhe: 75 mm
- Anzahl Kabelkanäle: 3
- Kabelkanal-Maße:
-
-
2 × 68 × 50 mm (B × H)
-
1 × 55 × 50 mm (B × H)
-
- Warnwirkung: Gelber Schutzdeckel
- Maximale Achslast: 12 t
- Empfohlene Überfahrgeschwindigkeit: 5 km/h
- Gewicht: 12,00 kg
- Besonderheiten: Tragegriff, Dübelaufnahmen, Feder-/Nut-System
